德國巴魯夫BALLUFF傳感器

外殼材料

壓鑄鋅, 鍍鎳

PC

感應面，材料

PBT

接口

插接器，M8x1公頭，3針

工作電壓Ub

10~30 VDC

環境溫度

-25...70 °C

防護等級

IP67

許可/一致性

德國巴魯夫BALLUFF傳感器針對現有客戶的特殊條件

根據需要配置產品

為選定產品提供實用的多重包裝

定制相機和傳感器

行業和解決方案

工作原理

基于電磁感應定律：

傳感器內部包含一個高頻振蕩電路（由線圈、電容組成），通電后線圈產生交變電磁場（高頻交變磁場）；

當金屬物體進入磁場范圍（檢測距離內）時，金屬內部會感應出渦流，渦流產生的反向磁場會削弱原磁場，導致振蕩電路的振幅或頻率發生變化；

傳感器內部的信號處理電路（解調、放大、整形）將這種變化轉化為開關量信號（PNP/NPN 輸出，通常為高電平或低電平），從而判斷物體是否存在。

基于光的傳播與接收規律：

BALLUFF傳感器漫反射型：發射器（LED 或激光）發射光束，當物體進入檢測區域時，光束被物體反射回接收器；

接收器接收到反射光后，輸出開關信號（無物體時無反射光，不輸出）。

鏡反射型：發射器與接收器集成一體，光束經外部反射鏡反射后返回接收器；

當物體遮擋光束時，接收器無法接收反射光，輸出開關信號。

對射型：發射器與接收器分離（分別安裝在兩側），光束直接從發射器射向接收器；

物體通過時遮擋光束，接收器觸發信號輸出。

關鍵特點

檢測距離遠（對射型可達數十米），可檢測幾乎所有不透明物體；

激光型精度高（光斑小），適合微小物體檢測；

易受粉塵、強光干擾（需加裝防塵罩或選擇抗光型）

BALLUFF傳感器

ES060N

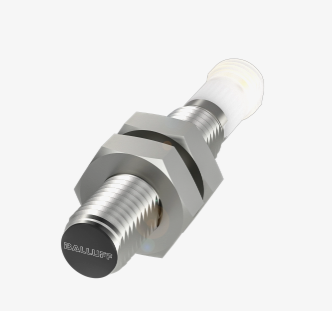

BES M08ZE1-PSC20B-S49G

圓柱型

尺寸

? 8 x 45 mm

結構

M8x1

安裝

齊平

作用范圍

2 mm

開關輸出端

PNP常開觸點 (NO)
